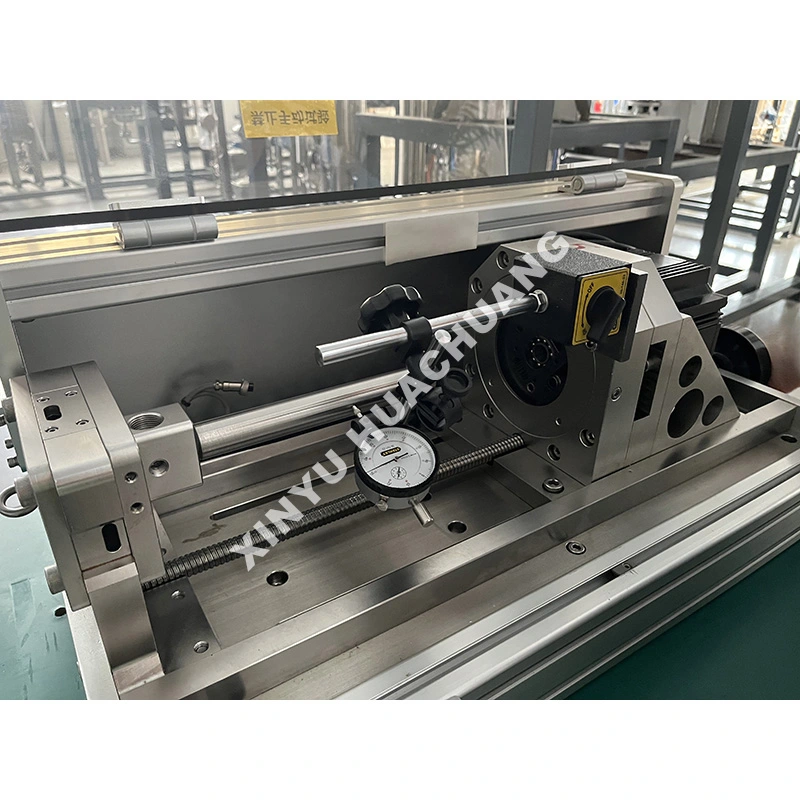

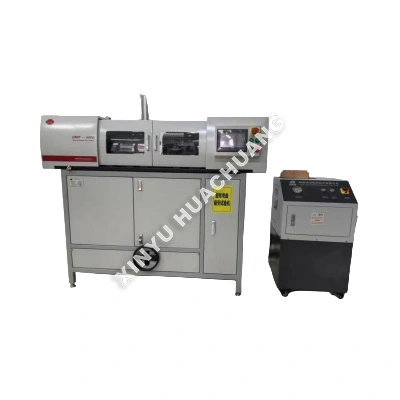

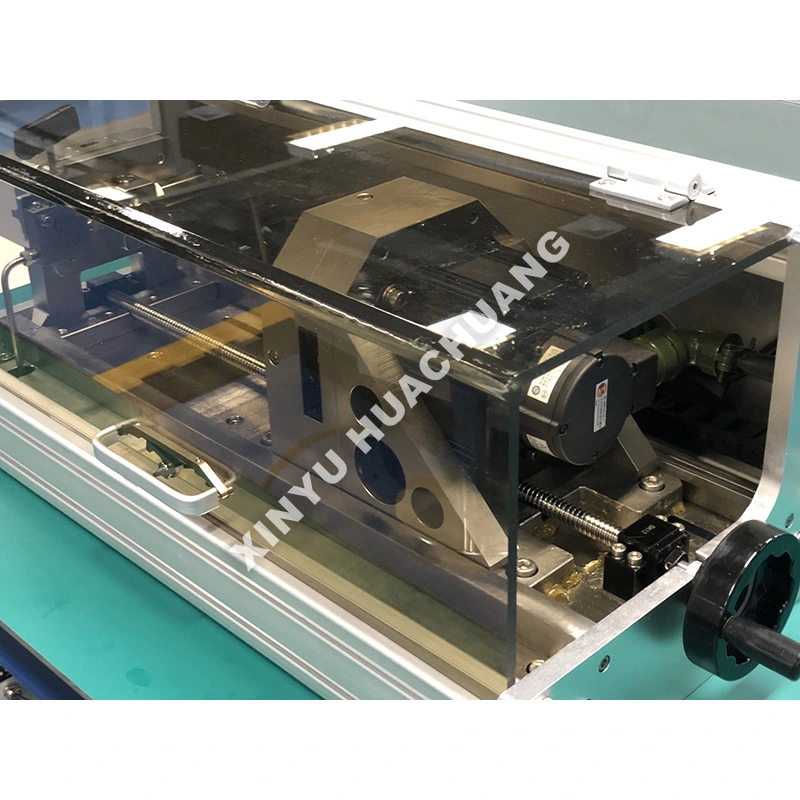

Mesin Pengujian Kelelahan Pipa Fitting

XINYU HUACHUANG Pipe Fitting Bending Fatigue Testing Machine minangka piranti uji coba kelas industri sing khusus banget dirancang kanggo netepake integritas struktural lan umur lemes komponen pipa ing beban mlengkung sing bola-bali. Dirancang kanggo simulasi stres dinamis ing donya nyata, Mesin Uji Kelelahan Mlengkung Komponen Pipa iki kanthi tepat ngetrapake momen mlengkung siklik kanggo ngevaluasi wiwitan lan panyebaran retak. Dilengkapi otomatisasi PLC / PC sing cerdas lan interlocks safety multi-level, njamin operasi jangka panjang sing aman lan ora dijaga nalika ngirim data kurva S-N sing bisa direproduksi kanggo R&D, kontrol kualitas, lan sertifikasi industri.

Prinsip Kerja

Mesin Pengujian Kelelahan Pipa Fitting makaryakke kanthi ngepit pipa utawa spesimen sing pas lan ngetrapake momen mlengkung sing dikontrol lan bola-bali nggunakake aktuator servo-hidrolik utawa servo-listrik kanthi tliti. Mesin kasebut bisa dikonfigurasi kanggo mlengkung pesawat siji, mlengkung rotary, utawa loading multi-sumbu kompleks kanggo simulasi tekanan operasional pipa sing nyata. Sajrone tes, sistem terus ngawasi lan ngrekam paramèter kayata sudut mlengkung, momen sing ditrapake, count siklus, lan galur. Tes kasebut kanthi otomatis mungkasi nalika spesimen patah utawa tekan ambang bocor sing wis ditemtokake, nyedhiyakake data urip lemes sing akurat.

Ngendi Iku Cemlorot?

● High-Precision Cyclic Loading: Nampilake aktuator servo premium lan sel beban kanggo mesthekake aplikasi sing akurat lan stabil saka wangun gelombang mlengkung kompleks (sinus, segitiga, blok) kanthi gangguan minimal.

● Kemampuan Pengujian Multi-Axis: Ndhukung tes kelelahan pesawat siji, bidang dobel, lan puteran mlengkung kanggo simulasi kanthi akurat instalasi pipa lan tekanan operasional ing donya nyata.

● Akuisisi Data Cerdas: Software PC terintegrasi kanthi otomatis ngrekam kurva wektu nyata (Momen-Angle, Cycle-Failure), ngetung umur kesel, lan ngasilake laporan tes lengkap.

● Konstruksi sing Mantap & Aman: Dibangun kanthi pigura cast tugas abot lan interlocks safety multi-level (proteksi kakehan, stop darurat, penahanan fraktur, deteksi bocor) kanggo njamin safety operator lan umur dawa peralatan.

● Fixturing Customizable: Nawakake sawetara saka sudhut peralatan clamping specialized lan konektor mburi kanggo aman nahan macem-macem diameteripun pipa, kekandelan tembok, lan geometri pas.

Spesifikasi Teknis

Ngendi iku ditrapake?

● Industri Minyak & Gas: Evaluasi kelelahan pipa bor, casing, tubing, lan fitting pipeline ing mbengkongaken siklik ekstrim.

● Petrokimia & Generasi Daya: Tes tabung penukar panas, pipa boiler, lan saluran uap tekanan dhuwur.

● Otomotif & Dirgantara: Ngevaluasi daya tahan sistem knalpot, saluran bahan bakar, lan pipa hidraulik nalika geter lan mlengkung.

● Konstruksi & Infrastruktur: Ngevaluasi umur kesel tabung baja struktural, perancah, lan komponen jembatan.

● Piranti Medis: Nguji fleksibilitas lan tahan lemes saka kateter, kabel panuntun, lan stent.

Pancegahan Panggunaan

● Alignment Spesimen sing Tepat: Tansah priksa manawa spesimen wis sejajar kanthi sampurna ing piranti kanggo nyegah beban aksial sing ora disengaja utawa mlengkung eksentrik sing bisa miringake asil kesel.

● Verifikasi Force Clamping: Verifikasi yen pasukan clamping cukup kanggo nyegah slippage spesimen sajrone testing siklus dhuwur, nanging ora dhuwur banget sing nyebabake remuk durung wayahe ing titik genggeman.

● Persiyapan Deteksi Bocor: Kanggo komponen pipa kothong, tansah sambungake sistem pemantauan tekanan internal lan sensor deteksi bocor sadurunge miwiti tes.

● Ramp-Up Muatan Bertahap: Gunakake fungsi ramp-up sing bisa diprogram piranti lunak kanggo nambah amplitudo mlengkung kanthi bertahap menyang level target, nyegah beban kejut.

Pandhuan pangopènan

● Saben dina: Priksa kabeh piranti clamping lan grip kanggo nyandhang, retak, utawa deformasi. Priksa level lenga hidraulik (yen ana) lan priksa manawa kabeh interlock safety bisa digunakake kanthi bener.

● Mingguan/Saben wulan: Lubrikasi kabeh sambungan obah, rel panuntun, lan sambungan aktuator miturut spesifikasi pabrikan. Ngresiki area test lan mriksa sambungan listrik kanggo looseness.

● Triwulanan: Nindakake kalibrasi sistem lengkap saka sel beban, encoder sudut, lan transduser tekanan nggunakake standar referensi sing disertifikasi. Priksa selang hidrolik lan fitting kanggo tandha-tandha saka nyandhang utawa bocor.

● Post-Test: Tansah tindakake urutan mati sing bener sawise fraktur spesimen. Kasebut kanthi teliti, mbusak spesimen sing rusak, ngresiki peralatan, lan mriksa aktuator kanggo karusakan apa wae sing disebabake dening release beban dadakan.

Layanan Sawise Penjualan & Dhukungan

Ing XINYU HUACHUANG, kita setya nyedhiyakake dhukungan sawise-sales lengkap lan dipercaya kanggo njamin operasi peralatan sing terus-terusan lan efisien. Tim layanan darmabakti kita tansah siyap nulungi sampeyan.

Jangkoan Warranty Comprehensive

Kita kanthi bangga nawakake garansi rong taun kanggo peralatan kita. Sajrone periode kasebut, kita nyedhiyakake layanan pangopènan lan ndandani gratis kanggo masalah sing gegandhengan karo kualitas, ora kalebu sing disebabake operasi sing ora bener, modifikasi sing ora sah, utawa force majeure. Kanggo peralatan ngluwihi periode babar pisan rong taun, kita terus nawakake layanan pangopènan seumur hidup, mung ngisi biaya bagean panggantos lan tenaga kerja.

Mekanisme Respon Rapid

Kita nawakake dhukungan telpon teknik profesional 7 × 24 jam. Sawise nampa kabar kesalahan, tim teknis kita bakal nanggapi sajrone 24 jam lan menehi solusi sing cocog. Yen layanan ing situs dibutuhake, insinyur profesional bakal teka ing fasilitas sampeyan sajrone seminggu. Ing kahanan khusus nalika peralatan ora bisa didandani, kita bakal ngganti tanpa syarat karo unit anyar utawa nyedhiyakake unit pengganti sajrone periode garansi rong taun, utawa njupuk langkah sing perlu kanggo mulihake operasi normal.

Pitakonan sing Sering Ditakoni (FAQ)

Q1: Kepiye mesin simulasi tekanan operasional pipa nyata?

A: Mesin kasebut kanthi aman ngunci pipa utawa spesimen sing pas lan ngetrapake momen mlengkung sing dikontrol lan bola-bali nggunakake aktuator servo-hidrolik utawa servo-listrik kanthi tliti dhuwur. Bisa dikonfigurasi kanggo mlengkung pesawat siji, mlengkung puteran, utawa beban multi-aksial sing kompleks kanggo niru kahanan stres nyata sing dialami pipa ing layanan-kalebu pemukiman lemah, ekspansi termal, lan kelelahan sing disebabake getaran.

Q2: Parameter apa sing dipantau sistem sajrone tes kelelahan?

A: Sistem terus ngrekam sudut mlengkung, momen sing ditrapake, count siklus, lan data galur kanthi wektu nyata. Dataset lengkap iki ngidini para insinyur ngrancang kurva S-N (stres versus jumlah siklus) lan nemtokake umur kekeselen sing tepat saka komponen pipa ing kondisi loading sing ditemtokake.

Q3: Kepiye mesin nemtokake manawa spesimen gagal?

A: Tes kanthi otomatis mungkasi nalika spesimen patah utawa tekan ambang bocor sing wis ditemtokake. Kanggo tes pipa bertekanan, sistem ngawasi tekanan internal lan ndeteksi penurunan tekanan sing nuduhake retakan liwat tembok, kanggo mesthekake yen pangukuran umur kesel nuduhake kegagalan nyata tinimbang watesan siklus sing sewenang-wenang.

Q4: Apa mesin bisa nyoba bagean pipa lurus lan fitting kayata sikut lan tee?

A: Nggih. Sistem clamping lan konfigurasi aktuator bisa diatur kanggo nampung bagean pipa lurus, elbows, tee, flanges, lan fitting pipa liyane. Saben jinis spesimen bisa diuji ing mode mlengkung paling kritis kanggo ngenali titik paling lemah ing sistem pipa.

Q5: Napa tes kelelahan mlengkung penting kanggo kualifikasi pipa?

A: Pipa ing lenga lan gas, pangolahan kimia, lan pembangkit listrik tundhuk beban mlengkung siklik saka gerakan lemah, siklus termal, lan getaran peralatan. Pengujian kelelahan mlengkung nyedhiyakake data siklus-kanggo-gagal sing dibutuhake kanggo nyetel interval inspeksi, validasi wates desain, lan njamin tundhuk karo standar integritas pipa kayata API 570 lan ASME B31.3.
